橢圓振動篩

橢圓振動篩簡稱橢圓篩，由於他的激振力強，振幅大，更好的處理的大塊物料，獲取理想成品。兼備了傾斜式圓震動篩和水平式直線震動篩的各自的優點，具有透篩性好、處理能力大、安裝高度小的特點，是各種礦山、石礦場、移動式篩分站的理想設備。

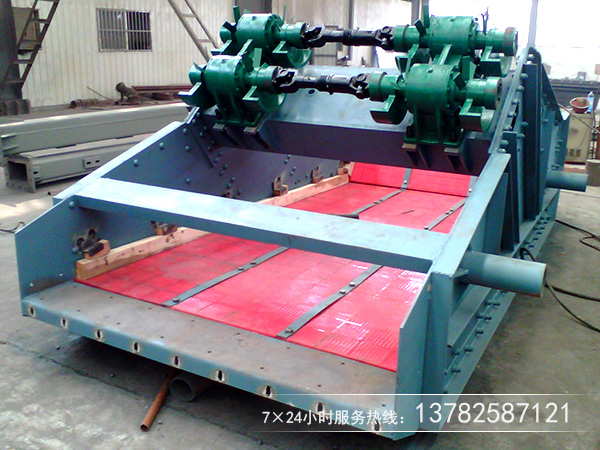

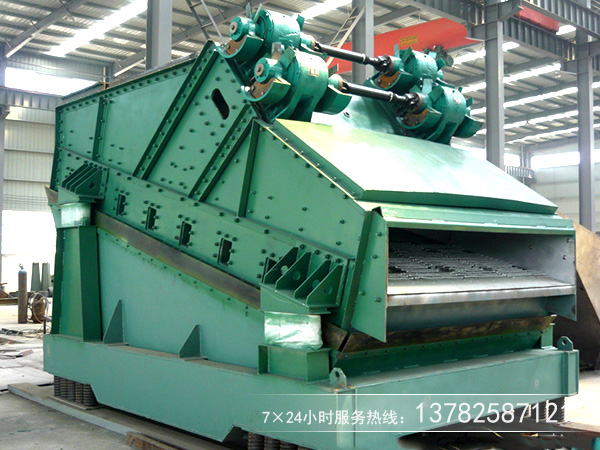

真機圖片

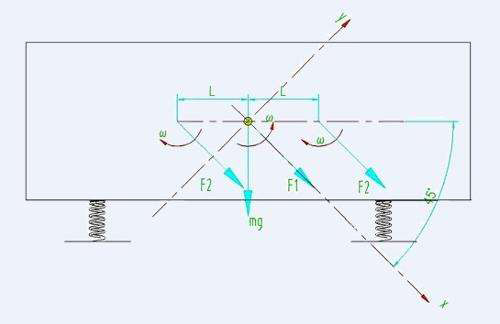

結構工作原理

橢圓振動篩電動機通過傳動帶驅動齒輪箱式同步器使三軸強迫同步，其中中間軸與兩側軸轉向相反，相應帶動三組塊偏心式振動器篩箱的座式安裝振動篩。篩箱運動軌跡為橢圓形，電動機可左裝或右裝 。

物料運行速度

一、關於物料產量的計算
Q=3600×b×v×h×γ
備注：
     Q ……處理量            （單位：t/h）
     b ……振動篩設備的寬度  （單位：m）
     v ……物料運行速度      （單位：m/s）
     h ……物料品均厚度      （單位：m）
     γ……物料堆密度        （單位：t/m3）
二、關於物料運行速度的計算
       對於不同的振動篩類型，它們物料運行速度的計算方法不同，這裏列舉幾個常見的振動篩，看一下他們的計算公式：
圓振動篩：v=kv×λ×ω2×（1+ ）×α
草莓视频小黄片：v=kv×λ×ω×cos(δ) ×［1+tg(δ)×tg(α)］
備注：
v  …… 物料運行速度      （單位：m/s）
kv ……綜合經驗係數      （一般取0.75～0.95）
λ…… 單振幅            （單位：mm）
ω…… 振動頻率          （單位：rad/s）
δ…… 振動方向角        （單位：°）
α…… 篩麵傾角          （單位：°）

使用優勢

• 1、處理能力大，篩分效率高；
• 2、篩機運行軌跡為橢圓形，運動平穩，功耗低；
• 3、雙振幅（15-19mm）、振動方向角（30°-60°）、振動頻率（645-875r/min）可調，調整方便、簡捷；物料篩分順暢，不易堵孔、堵料。
  4、三軸驅動強迫同步激振，能使篩機獲得穩定的工作狀態，對要求處理量大的篩分尤其有利；
  5、三軸驅動改善了篩框受力狀態，減輕了單個軸承負荷，側板受力均勻, 減少了應力集中點, 改善了篩框的受力條件,提高了篩機的可靠性和壽命，為篩機的大型化奠定了理論基礎。
  6、由於其水平安裝，有效的降低了機組高度，能很好的滿足大、中型移動式篩分機組的需要。
  7、軸承稀油潤滑，有效降低了軸承溫度，提高了壽命；
  8、同樣的篩分麵積，橢圓振動篩產量可提高1.3－2倍。
